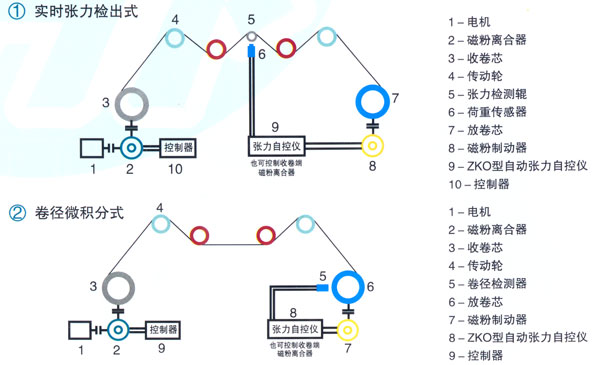

由張力自控儀、荷重傳感器、磁粉制動器或磁粉離合器組成。如框圖：
張力自控儀直接由張力傳感器測定收放卷的張力，把測定的數據，傳送回張力自控儀，與自控儀設定的值進行比較，從而自動調節磁粉離合器或磁粉制動器激磁電流的大小，達到調節張力大小的目的便得張力恒定。(也可切換成手動控制)。
輸入：AC220V±10% 50HZ
控制輸出：DC 36V 0-3A
張力信號輸出：DC 6V
張力傳感器：MCC-L型
控制方式：張力信號反饋控制(精度±3%)
相對濕度：≤85%
外形尺寸：280X300X125(長X寬X高)

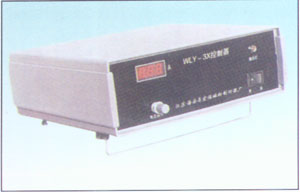

穩壓穩流電源：(手動張力控制儀)是我廠為磁粉制動器、磁粉離合器專配生產的電源。型號分別為WLY-1、WLY-3、WLY-5是指針式。WLY-1X、WLY-3X為數顯式用戶任選。可與柜臺連接
外形尺寸：305X290X110(長X寬X高)
180X130X110(長X寬X高)

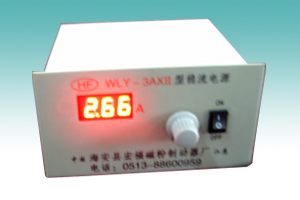

WZY-3AXII 面板：176X96 (寬X高)
箱體：165X155X82(長X寬X高)

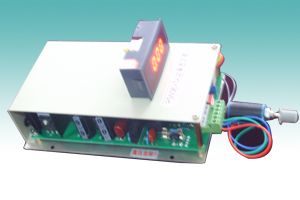

功率放大器：PSW型功率放大器是為控制磁粉制動器/離合器的轉矩輸出而設計。放大器采用先進的開關電源，具有效率高，輸出功率大，手動控制十分方便，運行穩定可靠。短路過載保護。PSW型功率放大器連線簡便，用戶只需將電纜用螺絲刀固定在端子排上即可。
放大器輸入信號可以是0-10V、0-5V、0-20mA 或是電位器（10K）信號可與PLC直接連接。輸出電流和控制信號成線性關系。閉環電流控制，確保制動器/離合器轉矩控制穩定，而不受張力變化，環境或制動器/離合器線圈溫度的影響。
放大器還配有顯示接口，當需要顯示電流大小時，只要將數字顯示電流表和接口連接即可。
技術參數：
1.輸入電壓：AC 200-240V 50HZ;
2.輸入信號：0-5V、0-10V、0-20MA任選；
3.額定輸出：DC 0-36V 0-3A（****輸出功率120W）；
4.輸出模式：0-36V 電壓模式 、0-3A 電流模式可選（但須在訂貨時聲明）；
5.安裝尺寸：左右寬X前后長 = 115X136 4-Ø5.5;
6.外形尺寸：寬X高X長=126X65X222 重約 1KG.
|
〖
