PSN功率放大器：
.jpg)
PSN功率放大器是為磁粉制動器、磁粉離合器以及需要進行張力調整、控制的生產線而專門設計的，PSN功率放大器具有輸出功率大、手動控制十分方便、且兼容多種PLC及標準控制信號等特點。
技術參數
1、輸入電源：AC210～230V 50HZ
2、輸入信號：0～5V、0～10V/0~20MA任選；
3.、額定輸出：DC 24V 0～3A（****輸出功率72W）；
4、輸出模式：0～24V電壓模式、0～3A電流模式可選（但須在訂貨時聲明）；
5、安裝尺寸：左右寬×前后長＝115×136 4－Φ5.5；
6、外形尺寸：寬×高×長＝126×65×222 重約2kg。

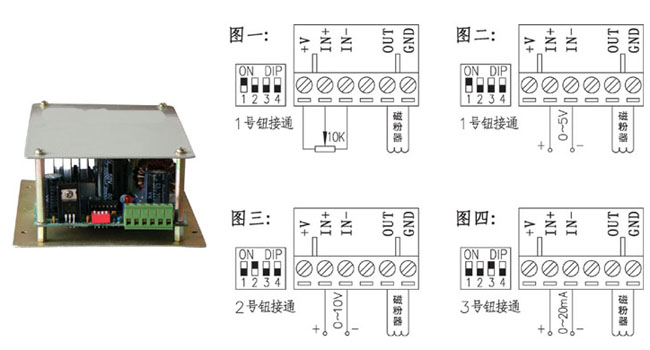

輸入、輸出接線端子及狀態選擇撥碼開關說明
1、當采用外部10K電位器手動控制張力時，撥碼開關及接線方法如圖一所示；
2、當輸入的外部控制信號為0～5V電壓信號時，撥碼開關及接線方法如圖二所示；
3、當輸入的外部控制信號為0～10V電壓信號時，則撥碼開關及接線方法如圖三所示；
4、當輸入的外部控制信號為0～20MA電流信號時，則撥碼開關及接線方法如圖四所示；
注意事項
1、工作條件：環境溫度-10℃～40℃ 相對濕度不大于80％；
2、周圍環境無腐蝕性氣體、液體及塵埃；避免安裝在強烈振動的環境中；
3、安裝放大器的倆側應留有50mm以上的間隙，以保證放大器能自然通風散熱；
4、撥碼開關只能接通一個按鈕，嚴禁同時接通一個以上按鈕。 |
〖
