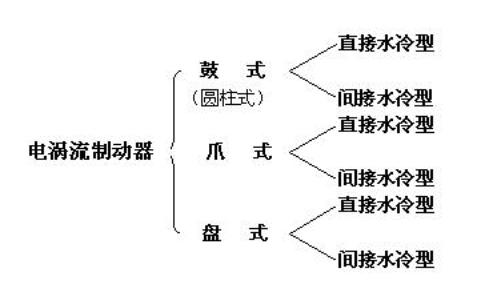

電渦流制動器按其結構形式可為三大類六種型:
1、 按轉動慣量比較：鼓式轉動慣量****，爪式次之，盤式最小，最接近被測機實測值。
2、 按冷卻效果比較：直接水冷比間接水冷好。但高溫下銹蝕，防垢問題仍沒有完全解決，綜合分析間接水冷強于直接水冷。

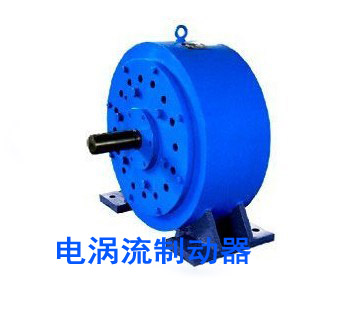

我公司生產的直接水冷型盤式電渦流制動器，從嚴密的電磁設計理論到嚴格的生產管理，都給此產品及用戶以質量的保證，由于它采用了國外多項先進技術，這就使得它越來越多地被廣大用戶所認可。它大致有以下幾個特點：
A、 結構簡單，容易安裝，使用維護方便和經久耐用。
B、 尺寸小，重量輕，風阻力矩小。
C、 采用盤式轉子、轉動慣量小，動態響應時間短。
D、 采用了背部間接水冷泠卻方式，進行了特殊處理，可減少銹蝕。
E、 勵磁繞組進行了優化設計，易于統一匹配控制系統。
F、 完全可實現自動化。遠距控制性能穩定。
G、 由它可組成高準確度的試驗臺或一般的試驗臺，通用化強。
H、 測試精度和控制精度高。
型號說明
|
型號 |
輸入轉速
(r/min) |
額定力矩
(N.m) |
吸收功率
（kW） |
勵磁電壓
（V） |
勵磁電流
（A） |
冷卻水量
(L/min) |
重 量
（kg） |
備 注 |
WZ5 |
200～3600 |
5 |
0.75 |
<90 DC |
<5 |
1 |
45 |
轉速
1500r/min
以下為恒轉矩；
1500r/min
以上為恒功率 |
WZ5B |
36 |
WZ10 |
10 |
1.5 |
60 |
WZ10B |
40 |
WZ20 |
20 |
3 |
2 |
100 |
WZ20B |
52 |
WZ50 |
50 |
8 |
5 |
170 |
WZ50B |
83 |
WZ100 |
100 |
15 |
8 |
270 |
WZ100B |
120 |
WZ200 |
200 |
30 |
15 |
430 |
WZ200B |
210 |
WZ300 |
300 |
45 |
25 |
610 |
WZ300B |
300 |
WZ650 |
200～3600 |
650 |
100 |
<180 DC |
<10 |
55 |
1000 |
WZ650B |
730 |
WZ1000 |
1000 |
150 |
80 |
1730 |
WZ1000B |
1200 |
WZ2000 |
2000 |
315 |
160 |
2240 |
WZ2000B |
2470 |
WZ3000B |
3000 |
470 |
<20 |
240 |
3500 |
WZ6500B |
6500 |
1000 |
<40 |
550 |
4600 |
WZ10000B |
10000 |
1570 |
<60 |
800 |
5800 |
WZ14000B |
14000 |
2200 |
<90 |
1100 |
8200 |
A：雙軸伸，基本形式（可省略）
B:單軸伸
Z:轉子形式

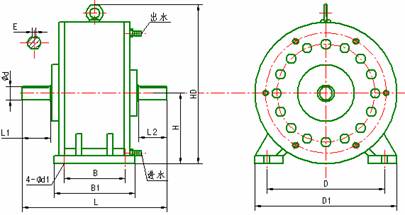

電渦流制動器外形及安裝尺寸：
型 號 |
安裝尺寸 |
外形尺寸不大于 |
|
|
|
|
|
|
|
|
|
|
|
B |
D |
L1 |
L2 |
d |
H |
d1 |
E |
B1 |
D1 |
HD |
L |
WZ5 |
110 |
190 |
40 |
40 |
15 |
120 |
12 |
5 |
150 |
240 |
278 |
280 |
WZ 5B |
110 |
190 |
40 |
40 |
15 |
120 |
12 |
5 |
150 |
240 |
278 |
225 |
WZ 10 |
118 |
210 |
50 |
50 |
20 |
130 |
12 |
6 |
158 |
260 |
300 |
280 |
WZ 10B |
118 |
210 |
50 |
50 |
20 |
130 |
12 |
6 |
158 |
260 |
300 |
225 |
WZ 20 |
130 |
250 |
60 |
60 |
28 |
150 |
14 |
8 |
170 |
300 |
338 |
315 |
WZ 20B |
130 |
250 |
60 |
60 |
28 |
150 |
14 |
8 |
170 |
300 |
338 |
252 |
WZ 50 |
180 |
320 |
80 |
80 |
35 |
185 |
18 |
10 |
224 |
370 |
420 |
390 |
WZ 50B |
180 |
320 |
80 |
80 |
35 |
185 |
18 |
10 |
224 |
370 |
420 |
307 |
WZ 100 |
200 |
360 |
100 |
100 |
40 |
215 |
22 |
12 |
240 |
428 |
472 |
450 |
WZ 100B |
200 |
360 |
100 |
100 |
40 |
215 |
22 |
12 |
240 |
428 |
472 |
346 |
WZ 200 |
230 |
440 |
110 |
110 |
55 |
250 |
22 |
16 |
280 |
500 |
550 |
510 |
WZ 200B |
230 |
440 |
110 |
110 |
55 |
250 |
22 |
16 |
280 |
500 |
550 |
396 |
WZ 300 |
240 |
490 |
140 |
140 |
55 |
295 |
22 |
16 |
300 |
580 |
655 |
610 |
WZ 300B |
240 |
490 |
140 |
140 |
55 |
295 |
22 |
16 |
300 |
580 |
655 |
465 |
WZ 650 |
330 |
600 |
140 |
140 |
70 |
350 |
25 |
20 |
400 |
720 |
780 |
680 |
WZ 650B |
330 |
600 |
140 |
140 |
70 |
350 |
25 |
20 |
400 |
720 |
780 |
680 |
WZ 1000 |
380 |
680 |
140 |
140 |
80 |
385 |
28 |
22 |
440 |
770 |
830 |
730 |
WZ 1000B |
380 |
680 |
140 |
140 |
80 |
385 |
28 |
22 |
440 |
770 |
830 |
585 |
WZ 2000 |
560 |
610 |
170 |
170 |
90 |
355 |
35 |
25 |
620 |
830 |
960 |
1420 |
WZ 2000B |
560 |
610 |
170 |
170 |
90 |
355 |
35 |
25 |
620 |
830 |
960 |
1240 |
使用環境：
1、最高的環境溫度不超過40℃
2、海拔高度不超過1000m
3、當環境溫度為20時，相對溫度不大于85%
冷卻水
1、水質
冷卻水的水質為自來水、一般工業用水、地下水或經初步過濾的河水。水中不含有直徑1mm以上的固定果斷或其它雜物，其PH值為6-8，硬度以200ppm以下為宜，****值為300ppm.
2、水壓
進水壓力一般不小于0.05MPa,不大于0.2MPa,本產品對水壓要求不嚴，建議用戶在安裝時加進水閥門，以方便調節水量。
3、水量
冷卻水量見參數表，進水量的大小按測試功率的不同進行調節。一般按千瓦損耗約0.5L/min的水量供給。
4、進水溫度最高不超過30℃，但不低于4℃，出水溫度約為70℃為宜，使用時可根據出水溫度的高低調節冷卻水量。
訂貨須知：
1、 請注明所需電渦流制動器產品型號。
2、 有特殊要求，經雙方協議后，可供應各種特殊規格電渦流制動器；
（1）特殊安裝尺寸、特殊轉速范圍、特殊輸出方式；
（2）小功率空冷渦流制動器；
（3）提供電渦流制動器配套的WLK控制器，控制器的電氣性能與電渦流制動器的技術參數相匹配。
3、 本說明所提供的數據僅供用戶參考，具體數據有變動時恕不通知，訂貨前敬請聯系。
〖
